উল্লম্ব স্লারি পাম্প
>
|
| উৎপত্তি স্থল | সিচুয়ান, চীন |
| পরিচিতিমুলক নাম | horizontal-slurrypump.com |
| সাক্ষ্যদান | ISO9001 |
| মডেল নম্বার | ই এম |
| দলিল | প্রোডাক্ট ব্রোশিওর পিডিএফ |

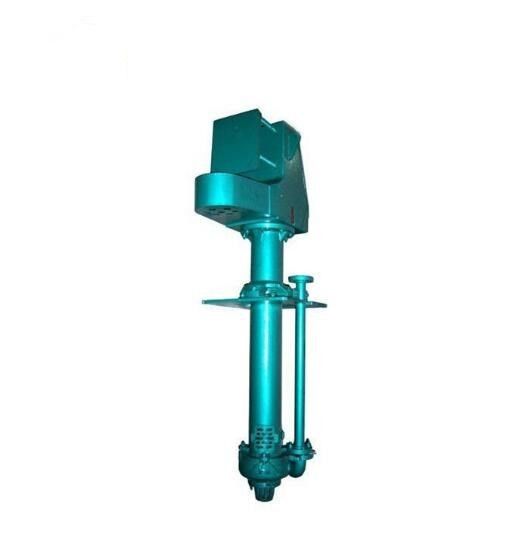

উচ্চ চাপ কেন্দ্রীভূত স্লারি পাম্প, নিমজ্জিত উল্লম্ব স্যুয়েজ পাম্প
পণ্যের বর্ণনা
জেডজেএল-সিরিজের উল্লম্ব স্লারি পাম্পগুলি হল একক পর্যায়ের একক-সাকশন সেন্ট্রিফিউগাল স্লারি পাম্প।জেডজেএল-সিরিজ পাম্পগুলি দ্বি-ফেজ তরল তত্ত্ব অনুসারে এবং সেগুলি মোট ক্ষতি কমানোর নীতি অনুসারে ডিজাইন করা হয়েছে।এর প্রবাহ উত্তরণ উপাদানগুলির জ্যামিতিক আকৃতি মাঝারি প্রবাহের অবস্থার জন্য উপযুক্ত।এইভাবে, যেসব অংশে এডি এবং প্রভাব সৃষ্টি হয় তাদের মধ্যে হাইড্রোলিক ক্ষয়ক্ষতি হ্রাস করা হয় যাতে প্রবাহ পথের উপাদানগুলির ঘর্ষণ কমে যায়;জল দক্ষতা বৃদ্ধি করা হয়;চলমান শব্দ এবং কম্পন হ্রাস করা হয়।উচ্চ-ক্রোম খাদ, যা উচ্চ পরিধান প্রতিরোধের, জারা প্রতিরোধের এবং প্রভাব প্রতিরোধের, পরিষেবা জীবন উন্নত করার জন্য প্রবাহ উত্তরণ উপাদানগুলির জন্য ব্যবহৃত হয়।
প্রধান ব্যবহার
|
খনন |
|
· নাগরিক নির্মাণ |
|
· শিল্প |
|
· কয়লা প্রস্তুতকরণ |
|
· খনিজ প্রক্রিয়াকরণ |
|
· রাসায়নিক প্রক্রিয়াকরণ |
পণ্যের বৈশিষ্ট্য
1 Fনিম্ন উত্তরণ উপাদান: এই ধরনের পাম্প পরিধান প্রতিরোধী ধাতু ব্যবহার করে, ইম্পেলার পরিধান প্রতিরোধী ধাতু বা রাবার বেছে নেয়।
2ভারবহন উপাদান: আমরা গ্রীস তৈলাক্তকরণ ব্যবহার করি।স্ল্যাগ স্লারি পুল তরল উচ্চতা অনুযায়ী, পাম্প খাদ বা স্তন্যপান পাইপ বিভিন্ন দৈর্ঘ্য চয়ন করতে পারেন.
3সিলিং: কোন শ্যাফ্ট সীল বা খাদ সীল জল প্রয়োজন নেই.স্তন্যপান ভলিউম অপর্যাপ্ত অবস্থা এছাড়াও নীচের স্বাভাবিকভাবে কাজ করতে পারেন.
টেকনিক্যাল প্যারামিটার
|
মডেল
|
পরিষ্কার জল কর্মক্ষমতা |
সহায়ক মোটর
|
|||||
|
ঘূর্ণন গতি n |
প্রবাহ প্র |
মাথা এইচ |
খাদ শক্তি পা |
কার্যকারিতা η |
|||
| r/মিনিট | (m³/ঘণ্টা) | মি | kw | % | |||
|
150ZJL-A35 |
980 |
198 | 17.9 | 15.3 | 63.1 |
Y250M-6 V1 380V 37kw |
|
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | ৬৬.৮ | ||||
|
730 |
147 | 10.0 | 6.3 | 63.1 |
Y200L-8 V1 380V 15kw |
||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | ৬.৭ | 7.4 | ৬৬.৮ | ||||
|
590 |
119 | 6.5 | 3.3 | 63.1 |
Y160L-10 V1 380V 11kw |
||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | ৬৬.৮ | ||||
|
100ZJL-A36 |
1480 |
113 | 51.1 | 32.1 | 54.1 |
Y250M-4 V1 380V 55kw |
|
| 185 | 42.2 | ৩৯.৪ | 58.9 | ||||
| 239 | 34.1 | 45.1 | 54.2 | ||||
|
970 |
76 | 22.9 | 9.6 | 54.1 |
Y200L1-6 V1 380V 18.5kw |
||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
|
80ZJL-A33 |
1480 |
100 | 46.8 | 26.8 | 52.6 |
Y225M-4 V1 380V 45kw |
|
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | ৩৩.২ | 52.3 | ||||
|
970 |
42 | 16.8 | 5.5 | 52.6 |
Y180L-6 V1 380V 15kw |
||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | ৮.৭ | 52.3 | ||||
|
65ZJL-A38 |
1470 |
75 | 52.3 | 23.1 | 42.7 |
Y225S-4 V1 380V 37kw |
|
| 97 | ৪৫.৮ | 26.4 | ৪৫.৮ | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
|
970 |
50 | 23.4 | ৬.৯ | 42.7 |
Y180L-6 V1 380V 15kw |
||
| 65 | 20.5 | ৭.৯ | ৪৫.৮ | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
|
65ZJL-A30 |
1470 |
38 | 34.7 | 8.2 | 43.7 |
Y180M-4 V1 380V 18.5kw |
|
| 58 | 31.9 | ৯.৭ | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
|
960 |
25 | 14.8 | 2.3 | 43.7 |
Y132M2-6 V1 380V 5.5kw |
||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
|
50ZJL-A40 |
1470 |
31 | 58.3 | 16.5 | 29.9 |
Y200L-4 V1 380V 30kw |
|
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
|
970 |
21 | 25.4 | 4.9 | 29.9 |
Y160L-6 V1 380V 11kw |
||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
|
50ZJL-A36 |
1470 |
36 | 42.7 | 15.7 | 31.2 |
Y200L-4 V1 380V 30kw |
|
| 63 | 37.8 | 18.7 | ৩৯.৪ | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
|
970 |
24 | 19.1 | 4.7 | 31.2 |
Y160L-6 V1 380V 11kw |
||
| 42 | 16.9 | 5.6 | ৩৯.৪ | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
|
50ZJL-A20
|
1440 |
17.1 | 10.7 | 1.4 | 34.9 |
Y112M-4 V1 380V 4kw |
|
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
|
910 |
10.8 | 4.3 | 0.4 | 34.9 |
Y90L-6 V1 380V 1.1kw |
||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
|
40ZJL-A35
|
1470 |
23.7 | 42.9 | 12.8 | 27.3 |
Y180L-4 V1 380V 22kw |
|
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
|
970 |
15.8 | 19.2 | 3.8 | 27.3 |
Y160M-6 V1 380V 7.5kw |
||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
|
40ZJL-A25
|
1440 |
10.1 | 21.5 | 2.3 | 26.1 |
Y132S-4 V1 380V 5.5kw |
|
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
|
910 |
৬.৬ | 9.2 | 0.6 | 26.1 |
Y90L-6 V1 380V 1.1kw |
||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
|
40ZJL-A21
|
1440 |
9.5 | 17.0 | 1.6 | 27.9 |
Y112M-4 V1 380V 4.0kw |
|
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
|
910 |
6.0 | ৬.৮ | 0.4 | 27.9 |
Y90L-6 V1 380V 1.1kw |
||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
গঠন
| 1 | ভলিউট আবরণ | 2 | সমর্থন | 3 | মোটর বেস |
| 4 | ইম্পেলার | 5 | বাম সমর্থন প্লেট | 6 | নির্গমন নল |
| 7 | রিয়ার লাইনার প্লেট | 8 | ভারবহন শরীর | 9 | ডান সমর্থন প্লেট |
পণ্যের ছবি
ইনস্টলেশন মাত্রা
